LED顯示屏用于控制室、電視演播室等場所時，有時會對攝像畫面產生摩爾紋干擾。本文介紹摩爾紋的成因和解決方法，重點介紹如何選擇LED顯示屏從而減輕或消除摩爾紋。

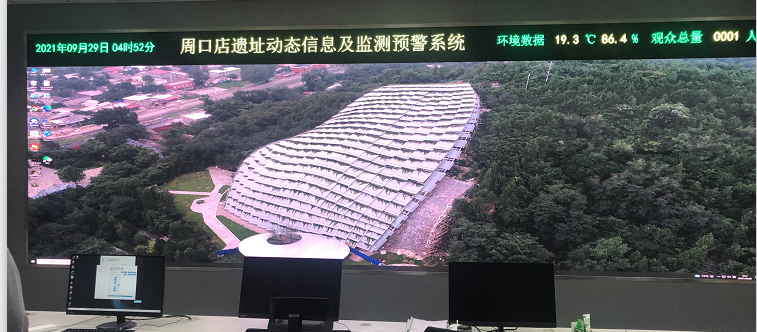

LED顯示屏逐漸成為控制室、電視演播室主流顯示設備。但在長期的使用過程中會發現，當攝像機鏡頭對準LED顯示屏時，偶爾會出現像水波一樣的條紋和奇怪的色彩(如圖1所示)，也就是常說的摩爾紋(Moirépatterm)現象。

傳統LED顯示屏是由獨立發光像素排列而成的，像素之間存在明顯的不發光黑區。同時，數碼相機的感光元件在感光時也存在明顯的弱感光區，當數字顯示和數字拍攝同時存在時便催生了摩爾紋。

如何消除或減輕摩爾紋?

既然LED顯示屏網格結構與攝像機CCD網格結構互相作用形成了摩爾紋，那么改變攝像機CCD網格結構與LED顯示屏網格結構的相對值與網格結構，便可以在理論上消除或者減輕摩爾紋。

LED顯示屏有辦法把不發光黑區變成有光的區域嗎?

COB封裝工藝的LED顯示屏，很容易做到這點。如果我們有機會把COB的LED顯示屏與SMD的LED顯示屏放在一起，可以很容易發現：COB的LED顯示屏發光柔和像面光源，SMD的LED顯示屏則明顯感覺到發光顆粒是一個個獨立的發光點。從圖3可知道，COB封裝的密封方式和SMD的密封方式有顯著不同。COB封裝的密封方式是很多個發光像素在一起的整體發光面。SMD封裝的密封方式是單個發光像素，是一個個的獨立發光點。

總結：如何消除或減輕LED顯示屏摩爾紋

1、調整相機拍攝角度、位置，焦點設置及鏡頭焦長。

2、使用傳統膠片相機，用更高空間頻率感光元件的數碼相機或使用安裝低通濾波器的數碼相機。

3、選用COB封裝形式的LED顯示屏。

COB封裝微間距LED顯示屏采用高填充因子光學設計，發光均勻，近似“面光源”，有效消減摩爾紋。其啞光涂層技術，也是顯著提高對比度，降低炫光及刺目感，有效抵抗藍光傷害，不僅減輕人眼視覺疲勞，還能在相機或攝像機拍攝下拍出高清的視頻或照片，特別適合于需要長期觀看及對屏幕拍攝的應用場合(如報告廳、演播室等)。
